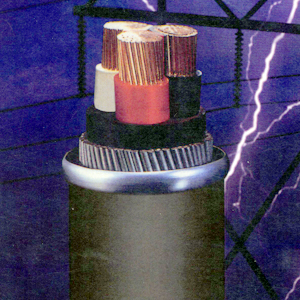

1KV交联聚乙烯绝缘电力电缆

本品适用于各类电站、矿山、石油化工、高层建筑等有特殊阻燃要求的固定敷设场合，额定电压为0.6//kv的输配电线路中，电缆根据GB/T12706、GB/T18380.3、(IEC60502、IEC60332)设计生产。
工作温度：电缆导体的最高额定温度为90摄氏度。
短路温度：短路时（最长持续时间不超过5S）电缆导体的最高工作温度不超过250摄氏度。
电缆敷设环境温度：不低于0摄氏度。低于0摄氏度时，电缆必须预先加温。
敷设弯曲半径：单芯电缆允许的最小弯曲半径为电缆外径的20倍，多芯电缆允许的最小弯曲半径为电缆外径的15倍。

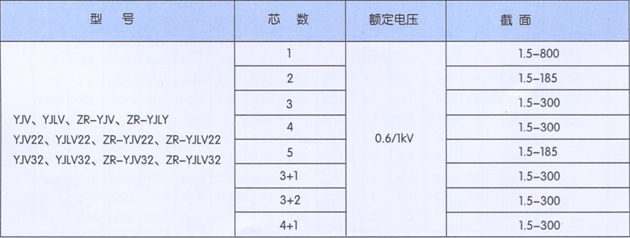

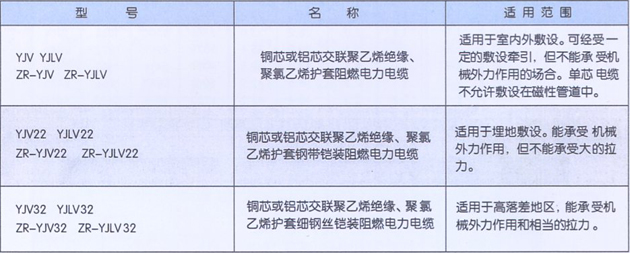

电缆型号、名称及适用范围

阻燃电缆可按A/B/C三类生产，同事可生产低卤阻燃电缆

批注：单芯铠装电缆用于交流系统时应选用非磁性材料作为铠装。

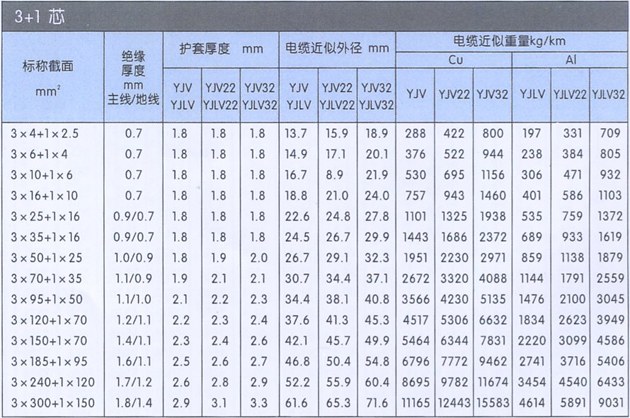

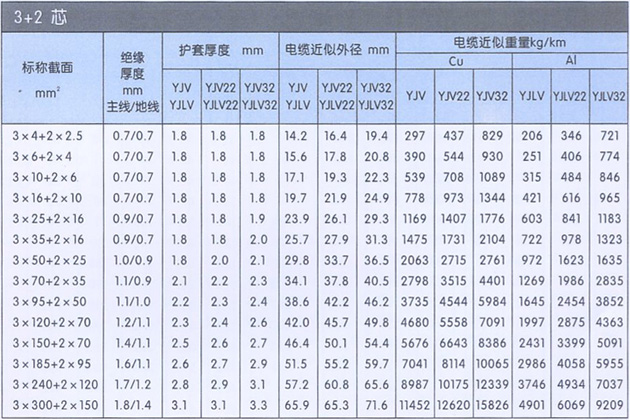

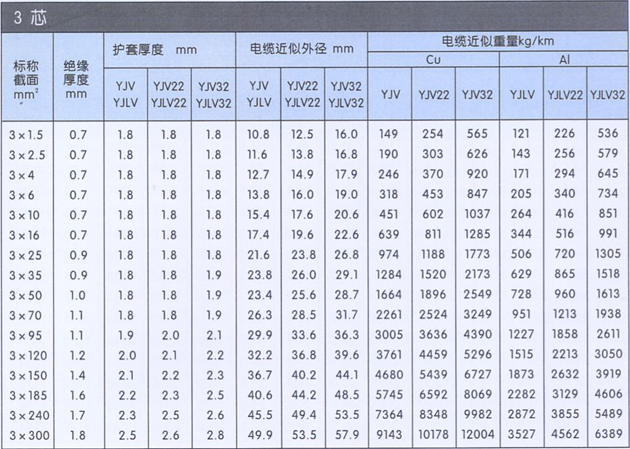

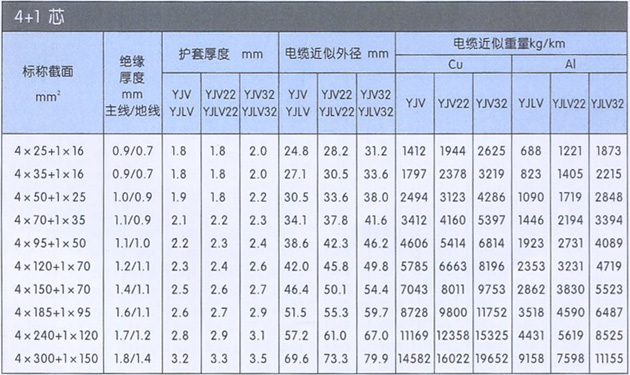

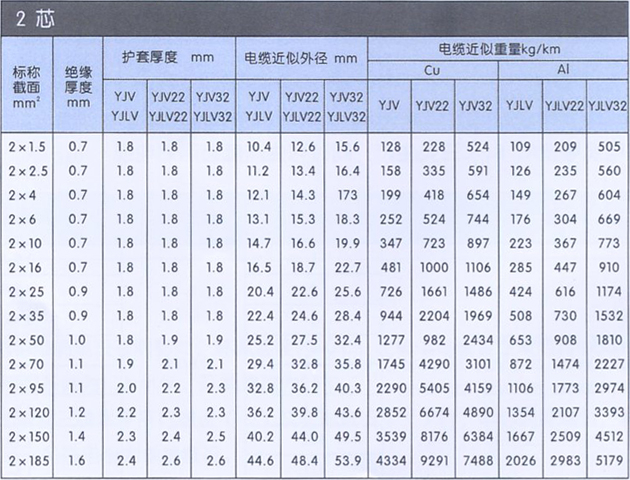

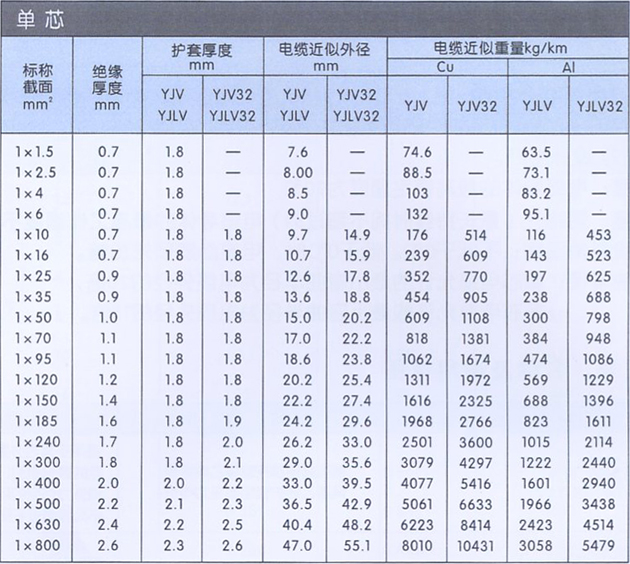

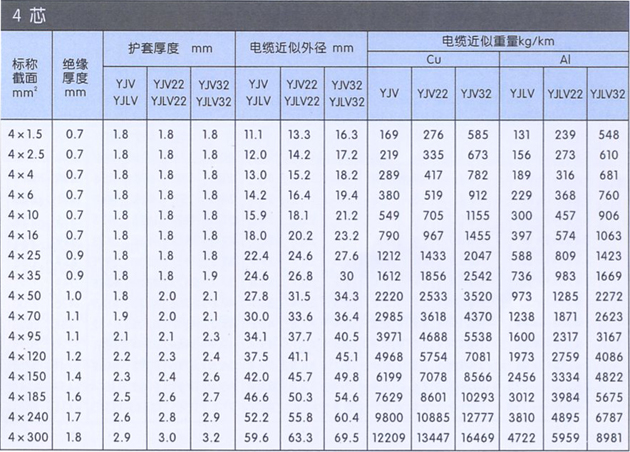

电缆结构尺寸：

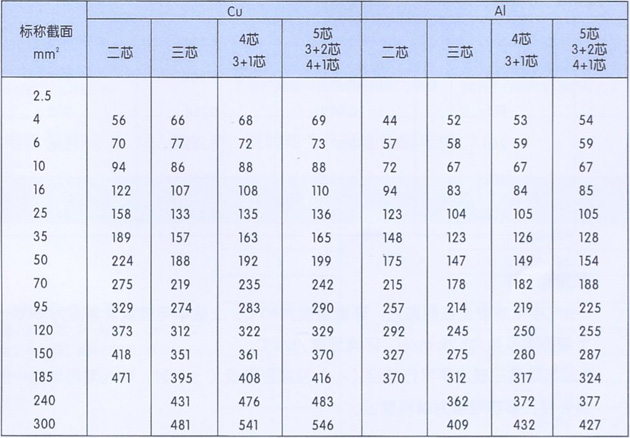

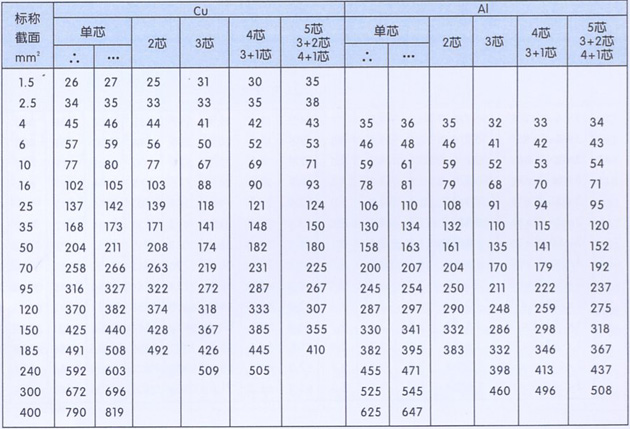

XLPE绝缘非铠装型电力电缆在空气中敷设时载流量（A）

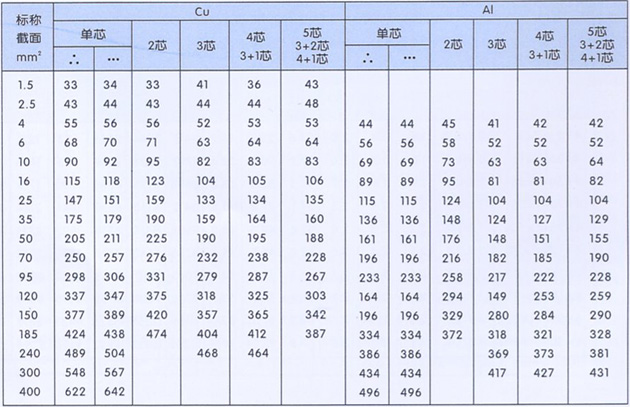

XLPE绝缘非铠装型电力电缆直埋敷设时载流量（A）

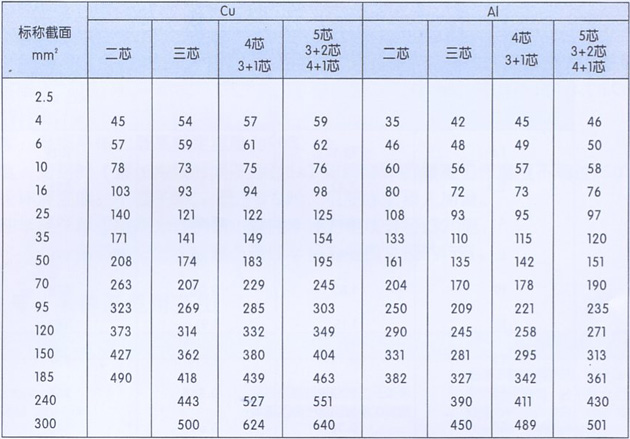

XLPE绝缘铠装型电力电缆在空气中敷设时载流量（A）


XLPE绝缘非铠装型电力电缆直埋敷设时载流量（A）

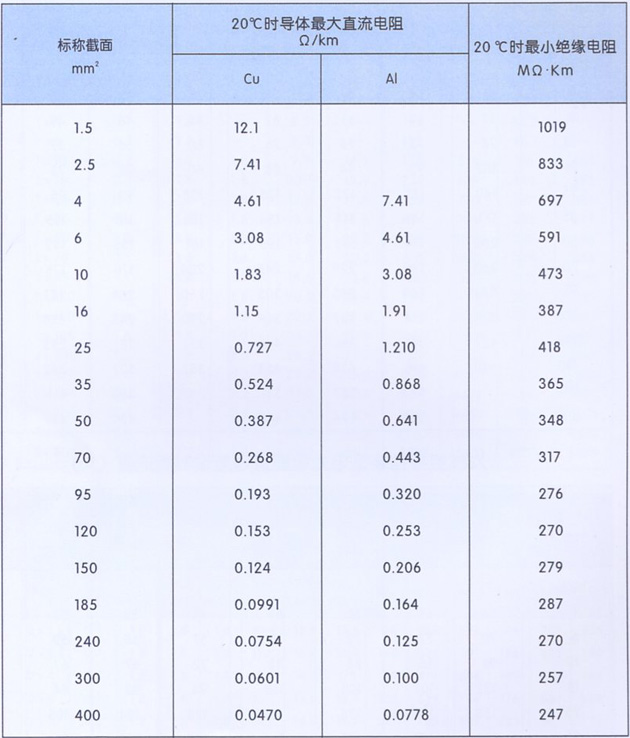

导体直流电阻及绝缘电阻

敷设条件：
1、空气中电缆敷设在阴影处，环境温度为40℃；土壤中电缆直埋深度为1000mm，土壤热阻系数为1.2km/w，环境温度为25℃。
2、单芯电缆三根水平平行敷设及星形敷设时，中心间距均为一倍电缆外径；多芯电缆为单根敷设。

环境条件对电缆载流量的修正系数
空气温度对载流量的影响


土壤温度对载流量的影响

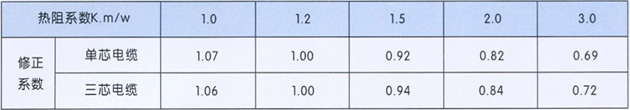

土壤热阻系数对载流量的影响


敷设深度对载流量的影响


多芯电缆水平敷设组件局离变化
