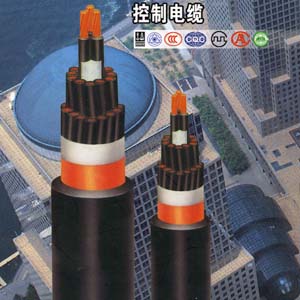

聚氯乙烯绝缘聚氯乙烯护套控制电缆
聚氯乙烯绝缘聚氯乙烯护套控制电缆广泛用于交流额定电压450/750v及以下配电装置、仪器仪表接线用电信设备接线中。阻燃型控制电缆适用于有阻燃要求的电厂、船舶、地铁、高层建筑、矿区等场所。
执行标准
本电缆系列产品符合GB9330《塑料绝缘控制电缆》标准,电缆阻燃特性符合GB/T18380 3(等同IEc60332—3)标准规定的要求。
使用特性
1、电缆导体的长期允许工作温度为70。c
2、电缆的敷设温度应不低于0。c,推荐的允许弯曲半径:
无铠装层的电缆,应不小于电缆外径的6倍。
有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。
有屏蔽层结构的软电缆,应不小于电缆9l径的6倍。

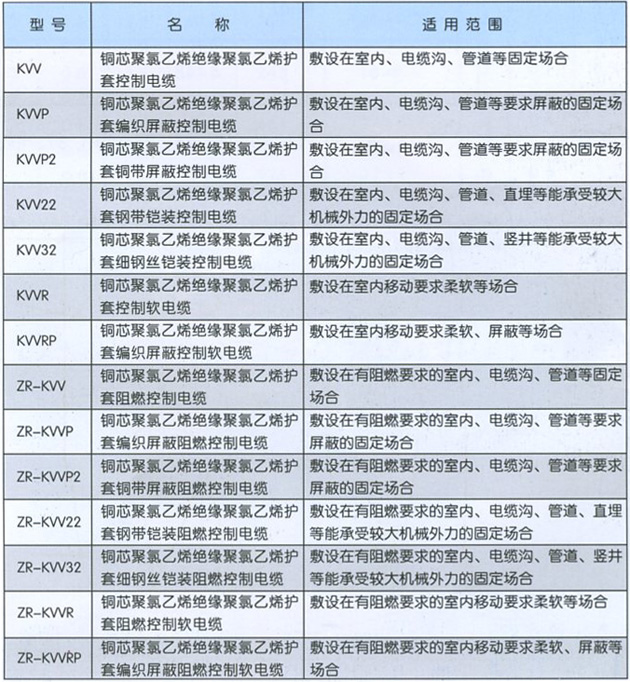

电缆型号、名称

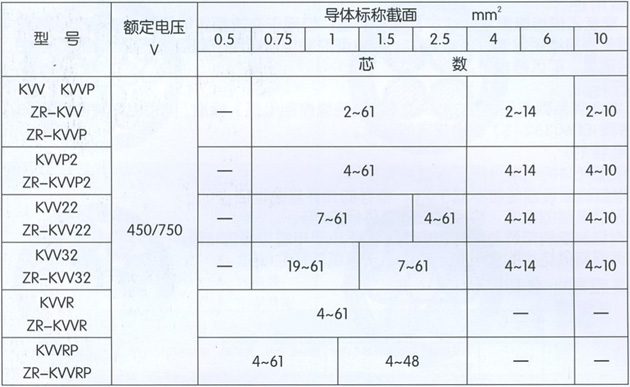

生产范围
批注:推荐的芯数系列为2/3/4/5/7/810/12/14/16/19/24/27/30/37/44/48/52/61。

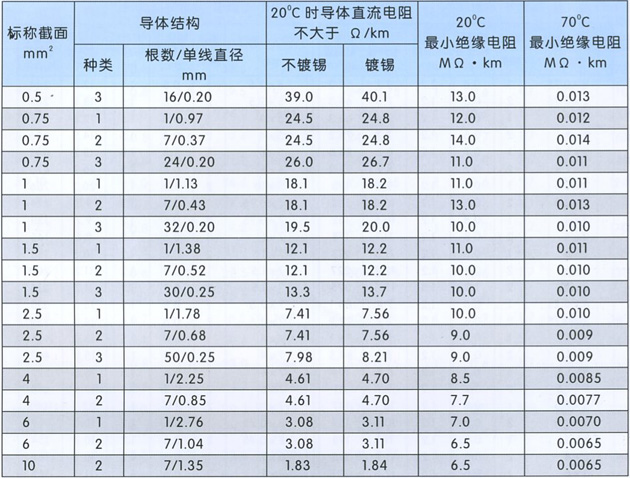

导体结构及电气性能

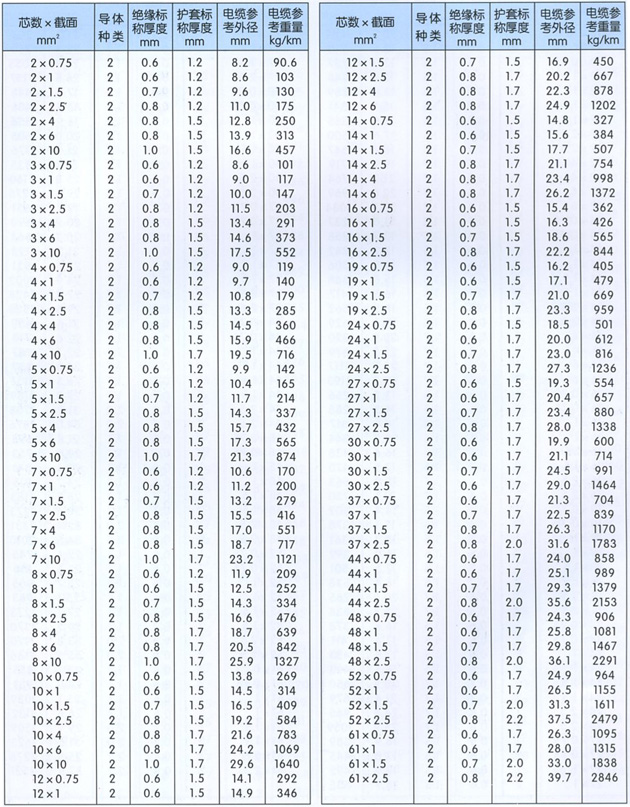

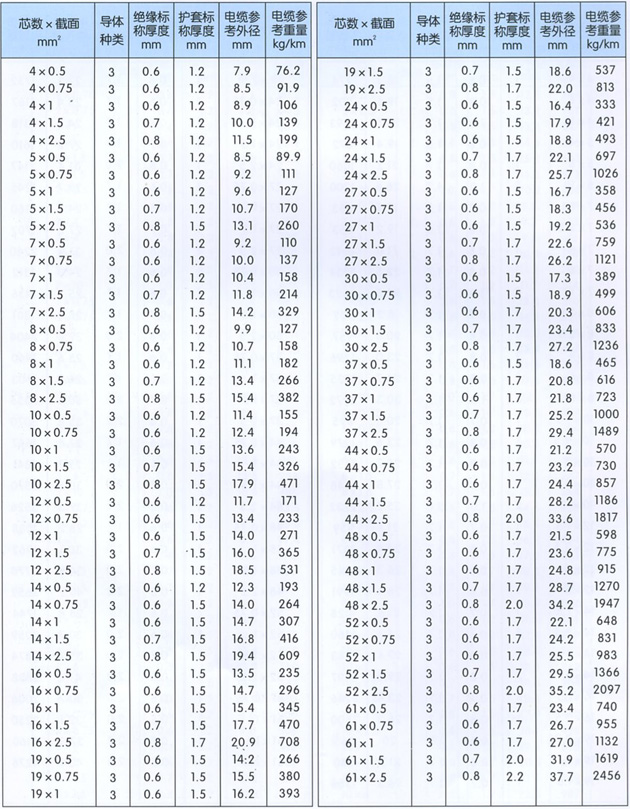

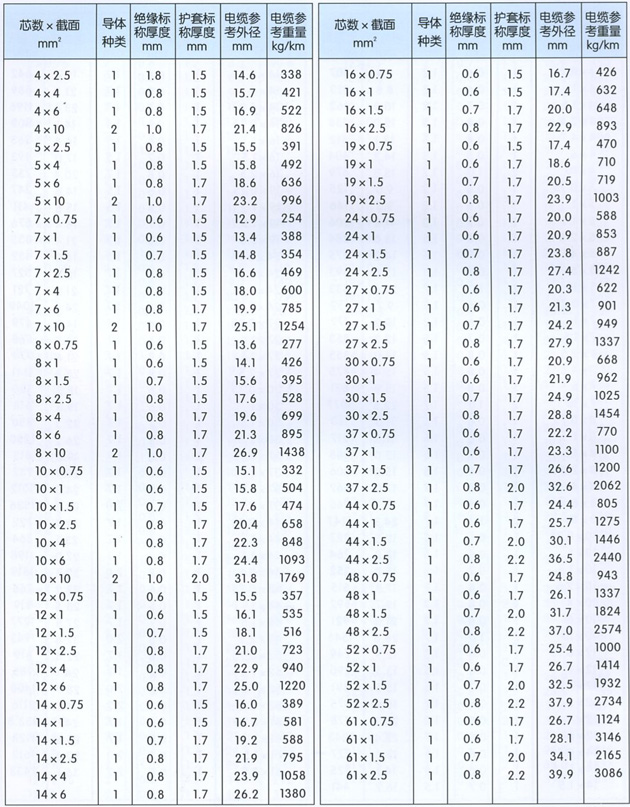

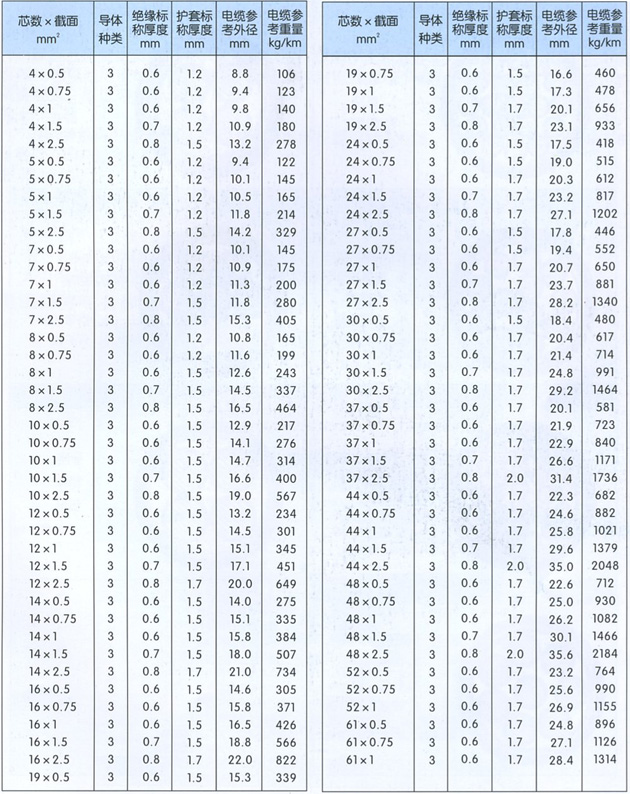

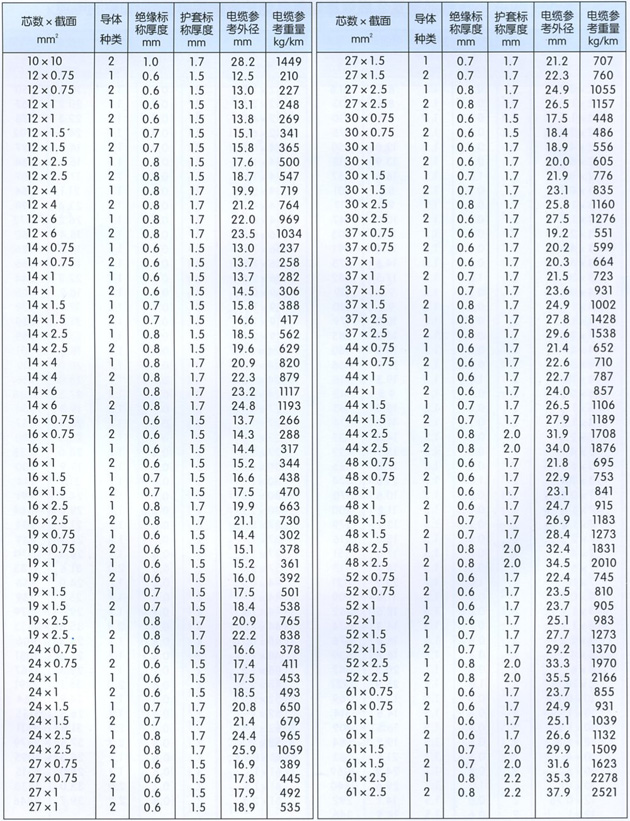

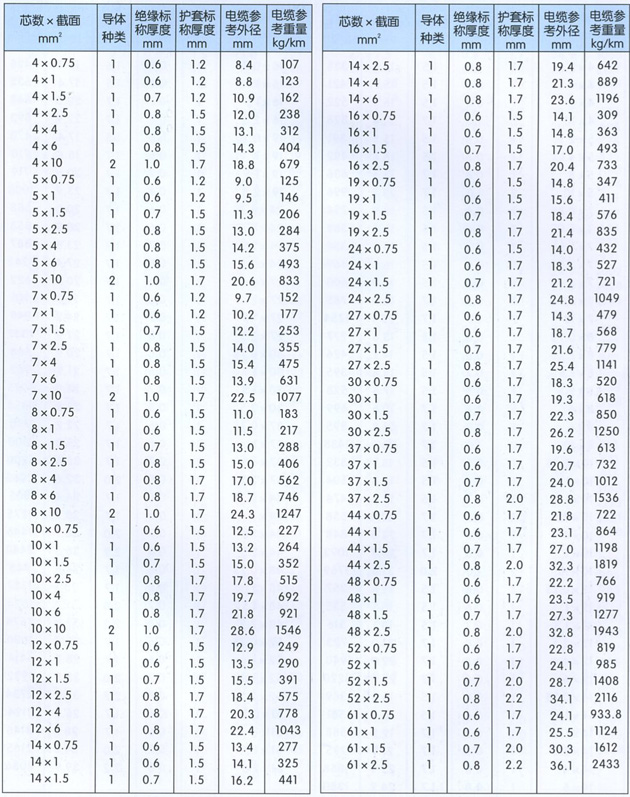

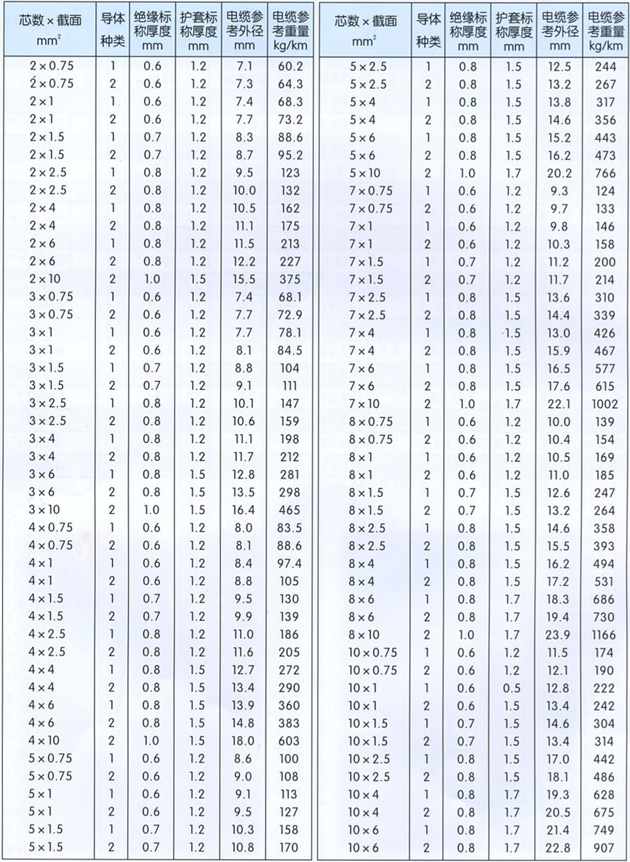

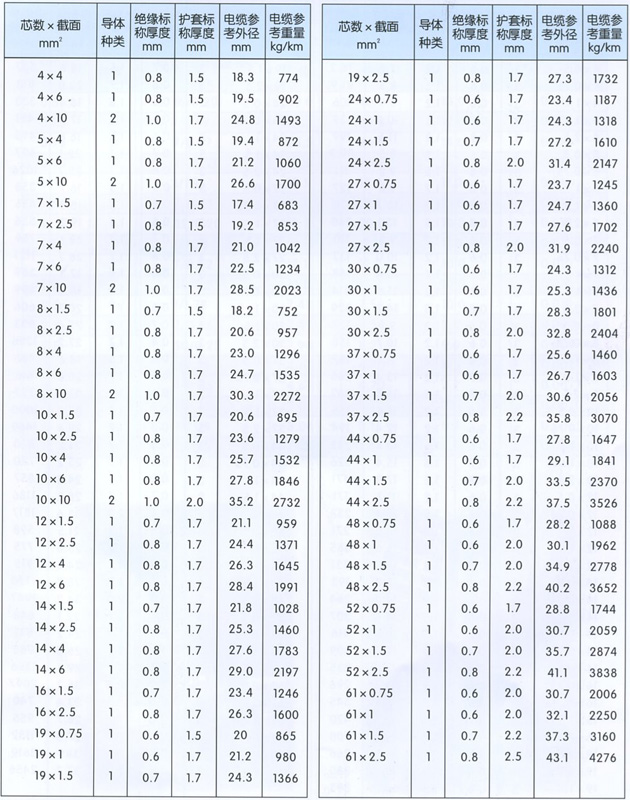

技术参数

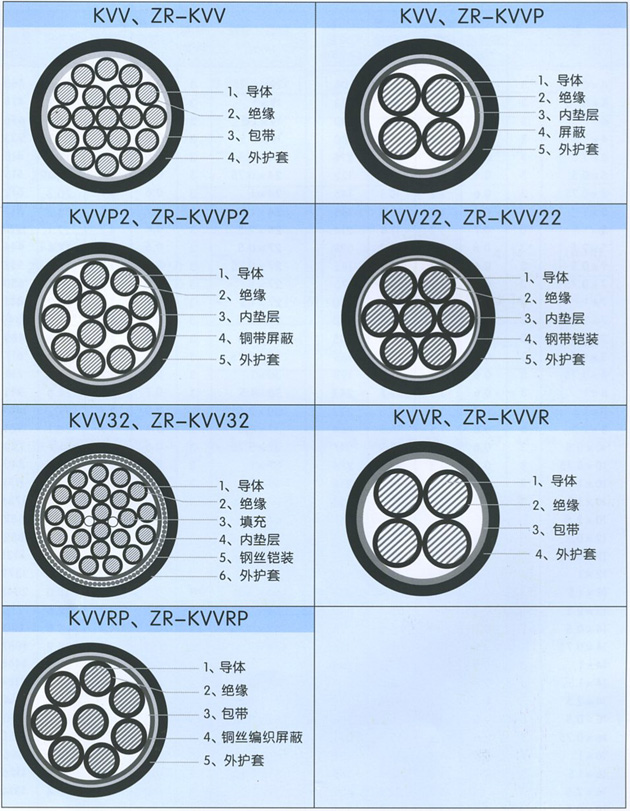

KVV ZR-KVV铜芯聚氯乙烯绝缘氯乙烯护套(阻燃)控制电缆
KVV ZR-KVVP铜芯聚氯乙烯绝缘氯乙烯护套编织屏蔽(阻燃)控制电缆
KVVP2 ZR-KVVP2铜芯聚氯乙烯绝缘氯乙烯护套铜带屏蔽(阻燃)控制电缆
KVV22 ZR-KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装(阻燃)控制电缆
KVV32 ZR-KVV32铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装(阻燃)控制电缆
KVVR ZR-KVVR铜芯聚氯乙烯绝缘聚聚氯乙烯绝缘聚氯乙烯护套(阻燃)控制软电缆
KVVRP ZR-KVVRP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽(阻燃)控制软电缆
