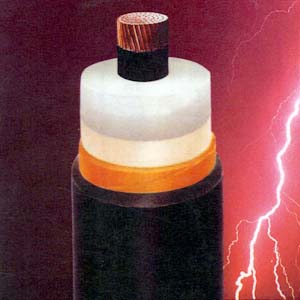

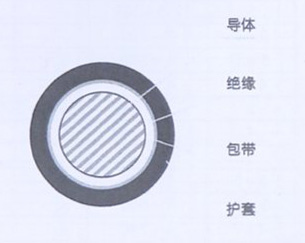

1-35KV交联聚乙烯绝缘无卤阻燃电力电缆
本产品符合GB/T12706、GB/T18380 3及lEc60502、IEc60332—3、IEc60754、IEc61D34等标准规定,产品主要用于核电站、城市轨道交通、高层建筑以及对安全环保有较高要求的场所,作固定敷设输配电能用。
本产品适用于工频额定电压Uc/u。(Kv)为0 6/-、6/6(6,_O}、8 7,_0(8 7,_5】、12/20、26/35 等输配电系统。
★U[:电缆中导体与屏蔽之间的额定工频电压,u:电缆中导体之间的额定工频电压。 电缆导体长期允许最高工作温度为90℃ 导体短路时{最长持续时间不超过5秒}电缆导体的最高工作温度不超过250℃。
电缆敷设时的电缆本体及环境温度不低于O℃ 。 电缆允许最小弯曲半径:单芯电缆为电缆外径的20倍,多芯电缆为电缆外径的15倍。 电缆敷设不受落差限制。 电缆的名称、型号、规格、电压及适
用范围

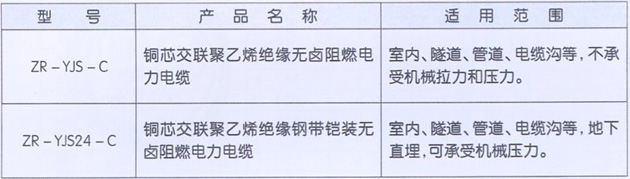

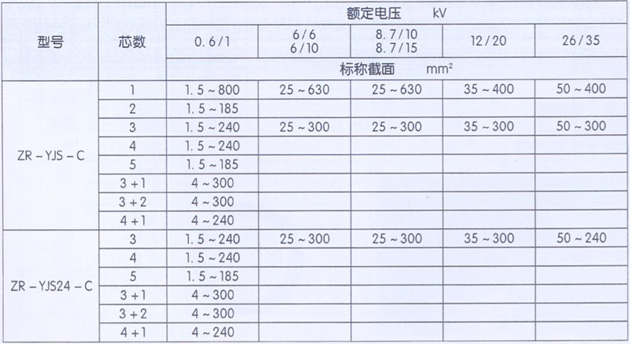

电缆型号、名称及适用范围
电缆型号、名称及适用范围

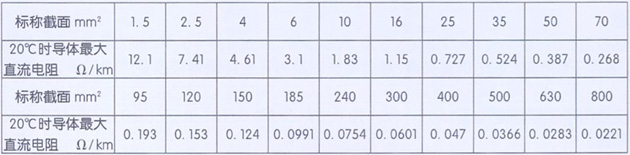

铜导体直流电阻

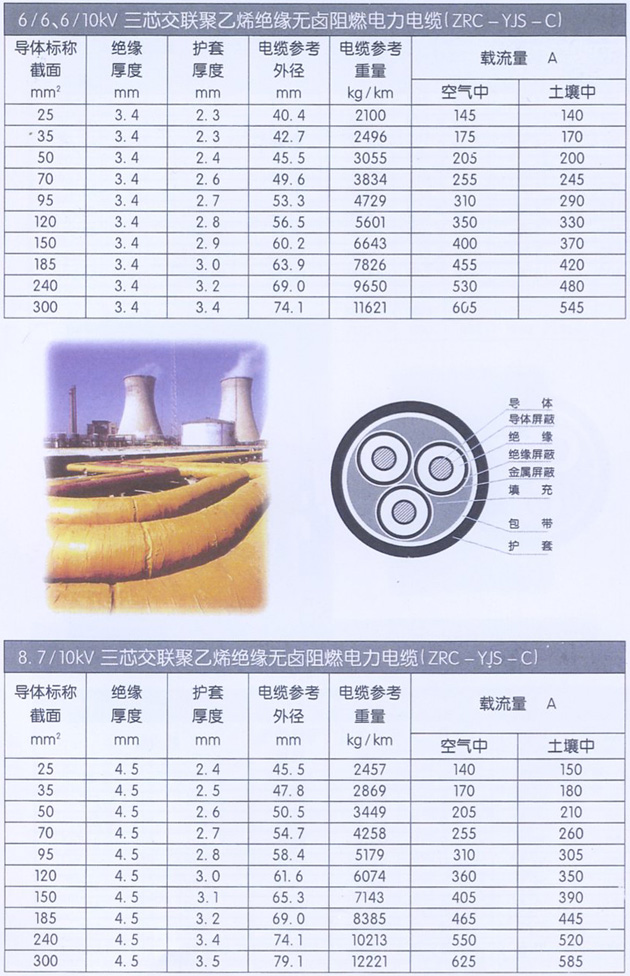

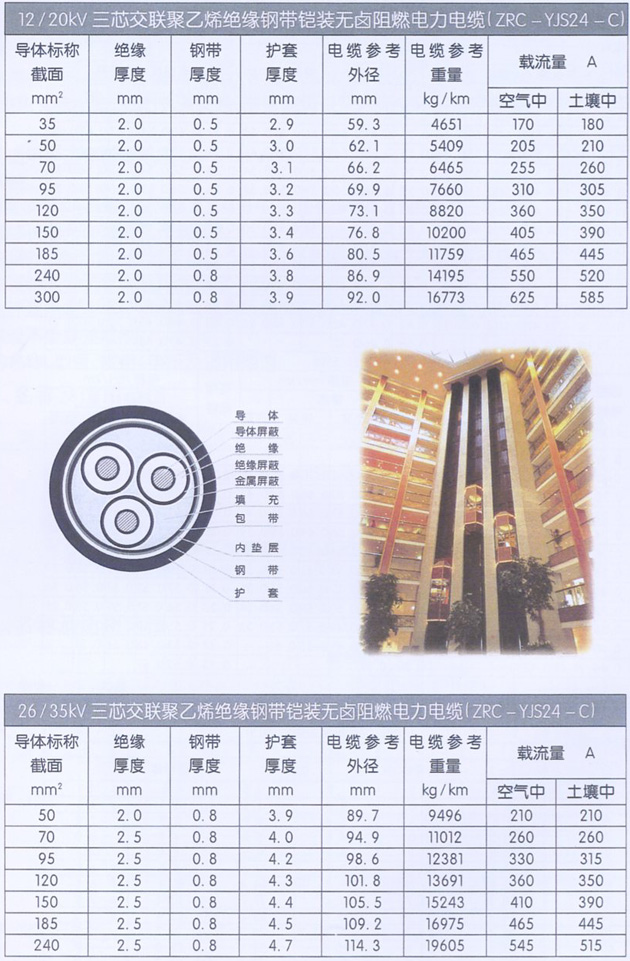

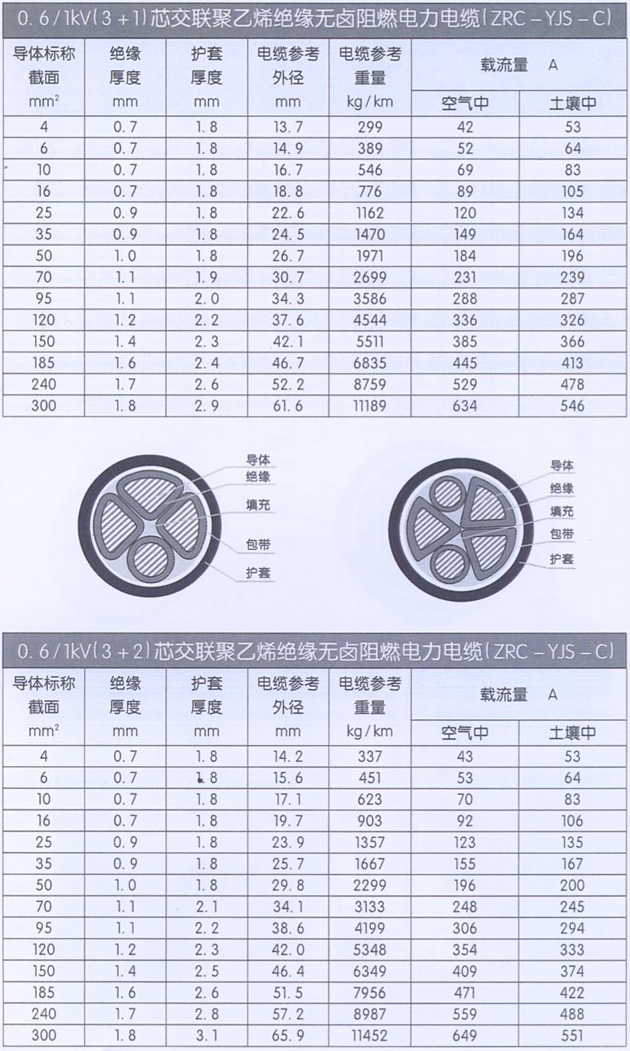

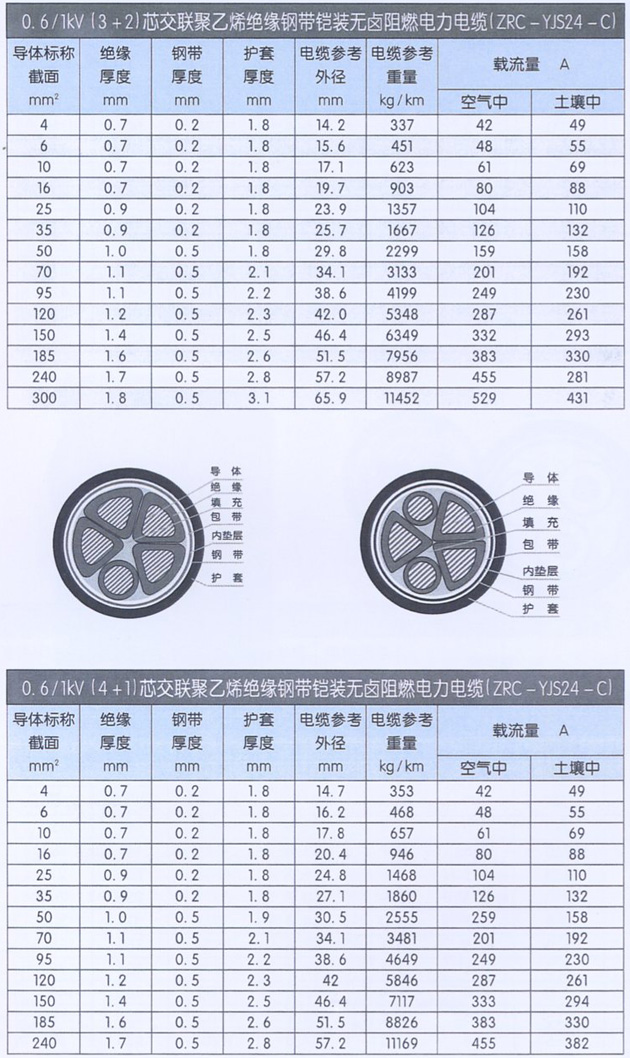

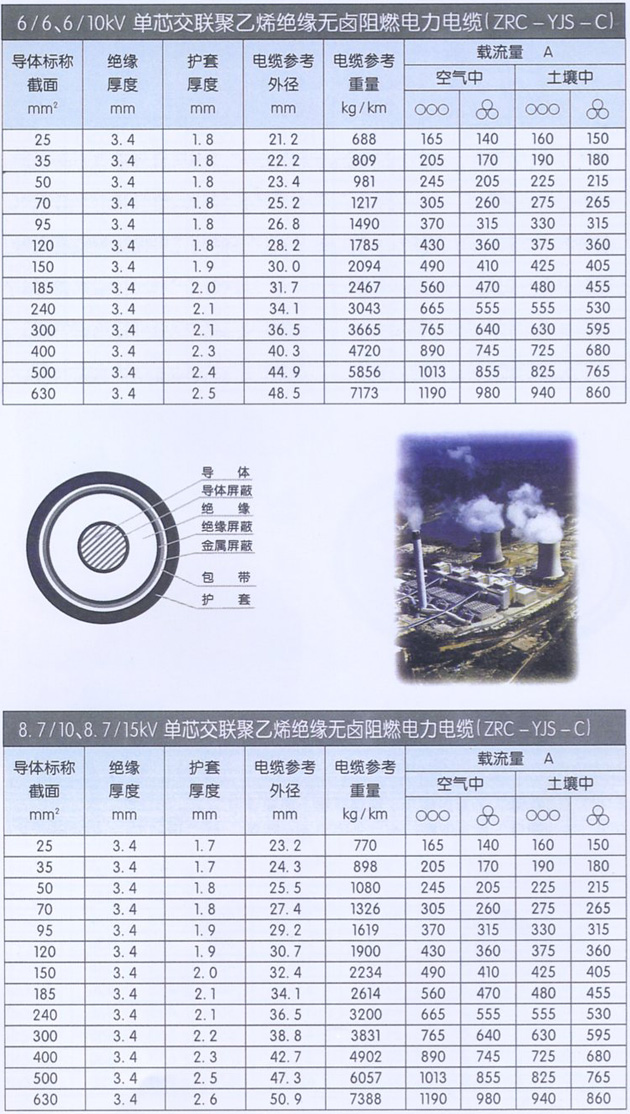

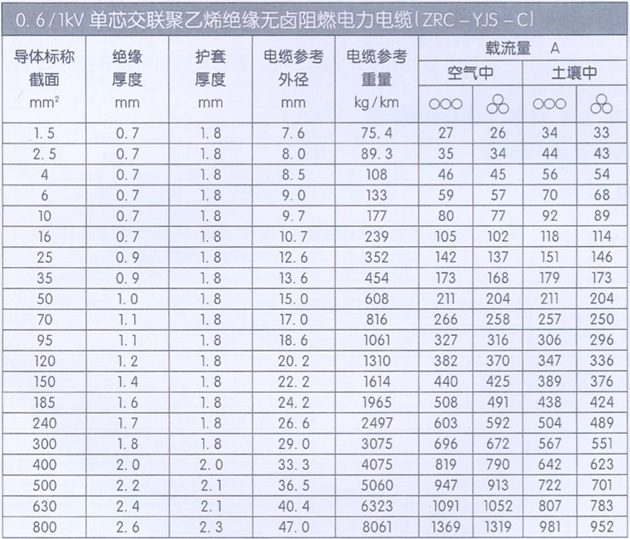

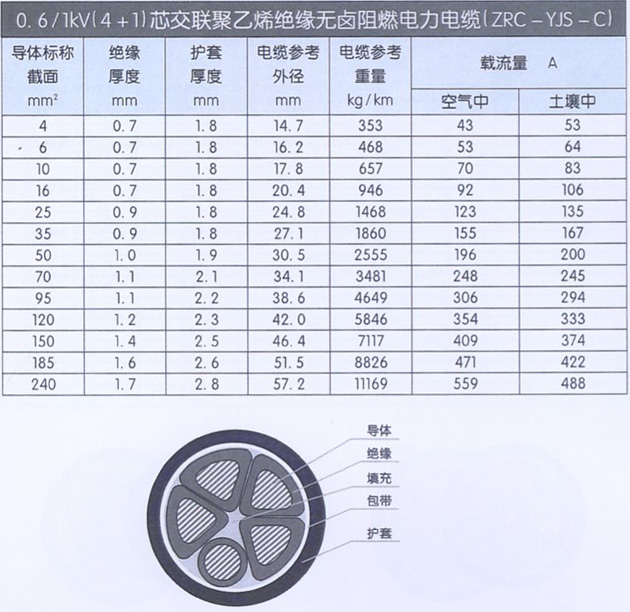

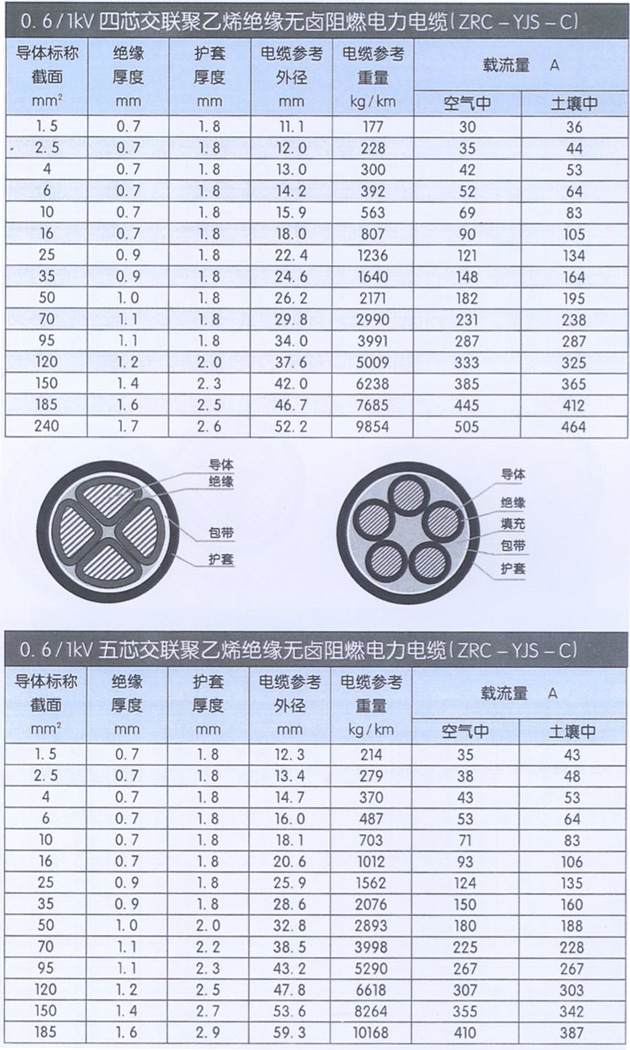

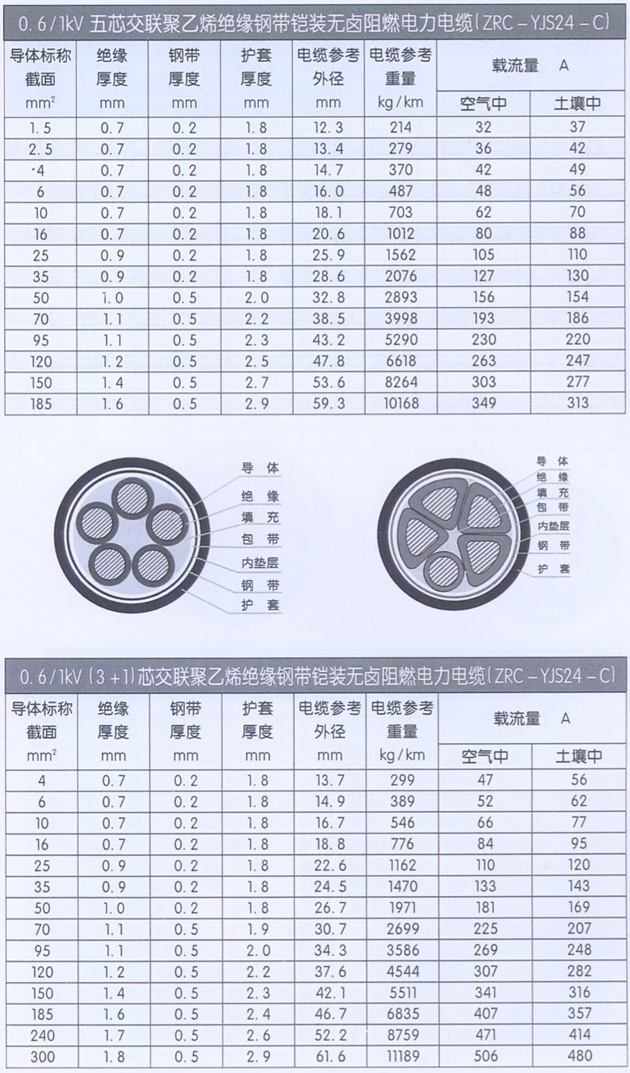

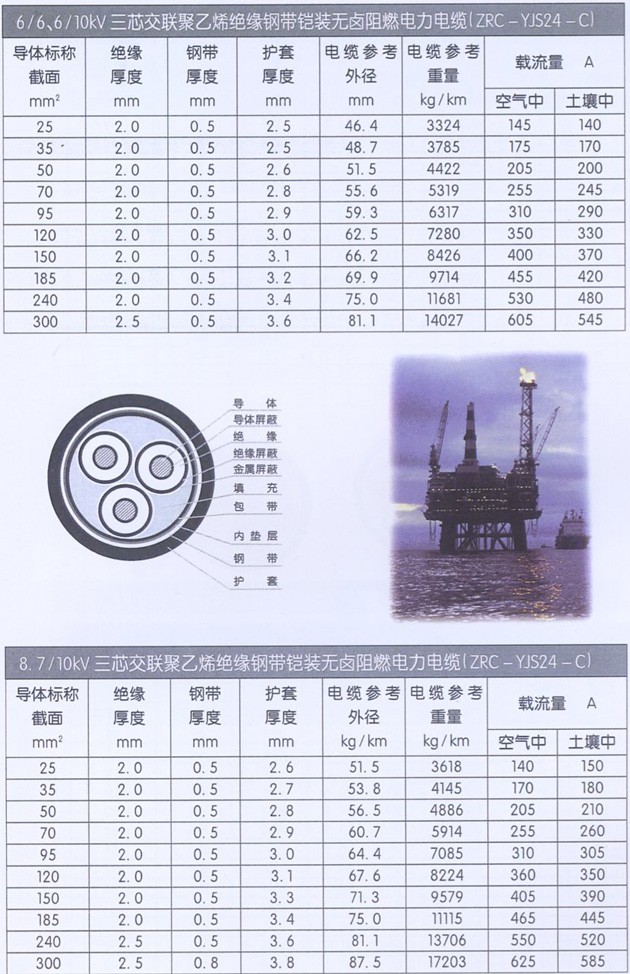

电缆结构尺寸及载流量

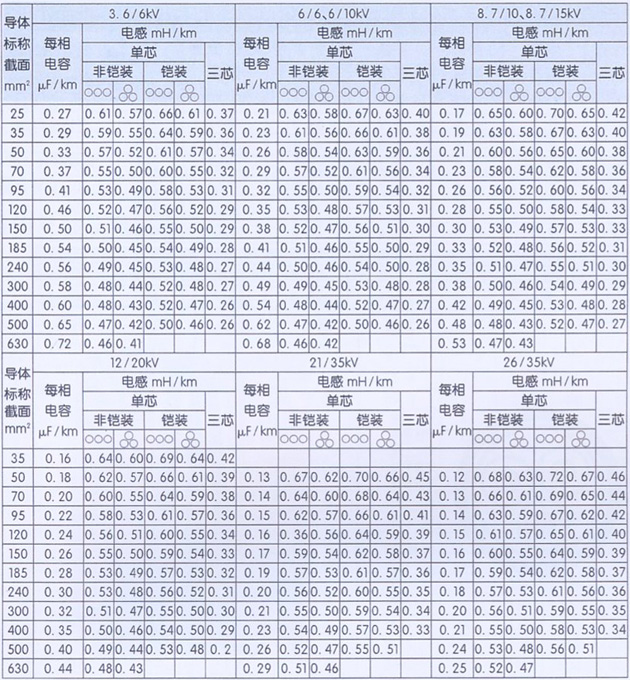

电感、电容

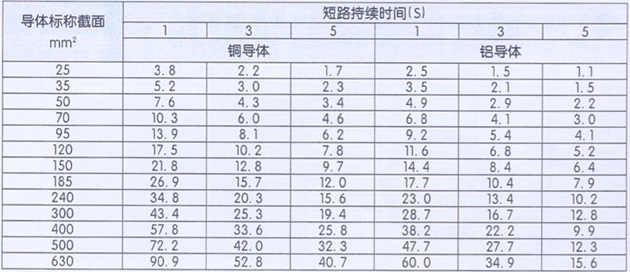

导体允许短路电流KA
金属屏蔽允许短路电流KA
注:A-金属屏蔽有效截面(MM2)
环境条件对电缆载流量的修正系数
空气温度为载流量的影响
土壤温度对载流量的影响

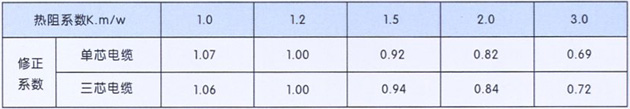

土壤热阻系数对载流量的影响
敷设深度对载流量的影响

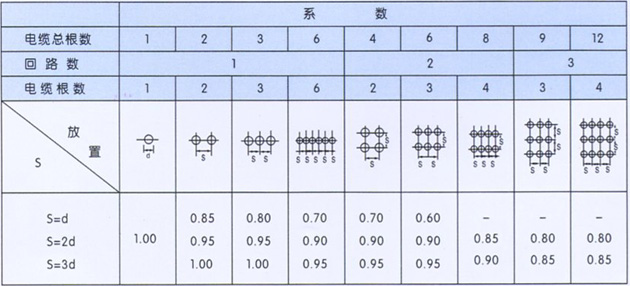

多芯电缆水平敷设组间距变化
敷设条件:
1、空气中电缆敷设在阴影处,环境温度为40摄氏度;土壤中电缆直埋深度为1000MM,土壤热阻系数为1.2KV/W,环境温度为25摄氏度。
2、单芯电缆三根水平平行敷设及星形敷设时,中心间距均为一倍电缆外径;多芯电缆为单根敷设。
